3.5寸工控主板
- 产品详情

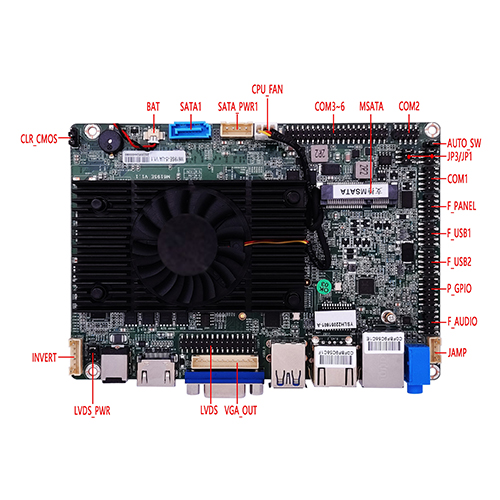

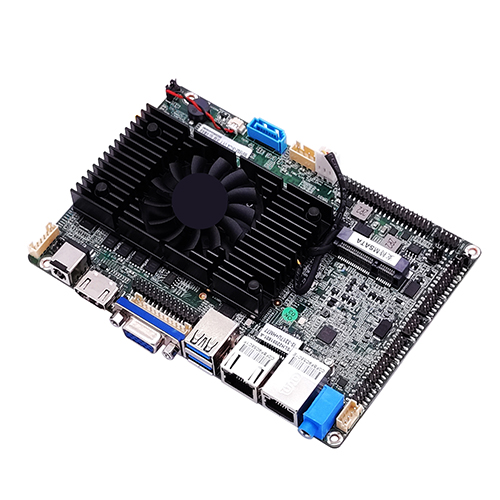

- 产品参数
|
主板尺寸 |
145mm（L）*100（W）mm*25mm（H） |
|
|
CPU处理器 |
支持1037U、2117U、及3代U系列i3、i5、i7 |
|
|
芯片组 |
Intel 6系列芯片组：HM65、HM67、QM67 |
|
|
|
Intel 7系列芯片组：HM70、HM76、HM77、QM77 |
|
|
内存 |
1*NB-DDR3内存插槽，支持1333/1600MHz内存，支持低压1.35V和标压1.5V，最大支持8GB |
|
|
电源 |
1*DC_IN / ATX |
支持12V电压；主机满载功耗约40W。建议用12V5A或以上电源 |
|
显示功能 |
集成Intel® HD 4000 图形控制器，支持单显、双显复制、双显扩展，DOS下单显 |
|
|
|
1*VGA DB15接口 |
支持分辨率1920*1080@60Hz |
|
|
1*VGA_OUT插针 |
支持分辨率1920*1080@60Hz （12Pin，1*12Pin，2.0mm） |
|
|
1*HDMI 1.4接口 |
支持分辨率1920*1080@60Hz |
|
|
1*LVDS插针 |
支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） |
|
|
1*LVDS PWR插针 |
LVDS背光电压控制插针 （6Pin，2*3Pin，2.0mm） |
|
|
1*INVERT插针 |
LVDS背光控制插针 （6Pin，2*3Pin，2.0mm） |
|
网络功能 |
1/2*LAN接口 |
集成Realtek 8111F千兆/8105E百兆网卡芯片，支持网络开关机和PXE无盘启动功能 |
|
|
1*Mini-PCIE接口 |
支持WIFI/3G/4G/蓝牙模块；可改支持MSATA |
|
硬盘功能 |
1*SATA1接口 |
标准SATA3.0硬盘接口，最大传输速度6.0 Gbps |
|
|
1*SATA_PWR |
硬盘供电插针，可取电5V/12V （4Pin，1*4Pin，2.54mm） |
|
|
1*MSATA接口 |
支持MSATA盘，可选支持WIFI/4G/蓝牙等 |
|
声音功能 |
集成 Cmedia HS_100B USB音频芯片，不可改Realtek声卡 |
|
|
|
1*LINE_OUT接口 |
支持音频输出 |
|
|
1*F_AUDIO插针 |
标准音频插针 （9Pin，2*5Pin，2.0mm） |
|
|
1*JAMP插针 |
功放支持8欧5瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） |
|
USB功能 |
2*USB3.0接口 |
后置标准USB3.0接口 |
|
|
2*USB2.0接口 |
后置标准USB2.0接口 |
|
|
1*F_USB1插针 |
前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） |
|
|
1*F_USB2插针 |
前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） |
|
开关功能 |
1*F_PANEL插针 |
开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.0mm） |
|
|
1*AUTO_SW 插针 |
硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） |
|
其他I/O |
COM1/2插针 |
串口，COM2支持RS232/RS422/RS485可选 （9Pin，2*5Pin，2.0mm） |
|
|
COM3~6插针 |
串口，支持标准RS232 （39Pin，2*20Pin，2.0mm） |
|
|
JP1/JP3插针 |
控制COM1/2第九脚电压0V/5V/12V （6Pin，2*3Pin，2.0mm） |
|
|
1*SIM卡槽 |
支持SIM卡，用3G/4G时需要SIM卡 |
|
|
1*CLR_CMO插针 |
主板清零、放电插针 （3Pin，1*3Pin，2.54mm） |
|
|
1*CPUFAN插针 |
CPU风扇插针 全速，不支持温控 （3Pin，1*3Pin，2.54mm） |
|
|
1*J_GPIO插针 |
GPIO控制插针 （12Pin，2*6Pin，2.0mm） |
|
运行环境 |
工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 |
|
|
BIOS |
AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 |
|
|
Watch Dog |
看门狗编程，支持硬件复位功能（256级，0~255秒） |
|
|
操作系统 |
Windows 10，Windows 8，Windows 7，Windows XP，LINUX等 |
|
